Система КОМПАС-3D предоставляет различные инструменты для редактирования чертежей и 3D-моделей. Рассмотрим основные методы внесения изменений в проекты.
1. Изменение параметров детали
- Откройте файл детали (.m3d) или сборки (.a3d)
- В дереве модели найдите нужный элемент
- Двойной щелчок по параметру открывает окно редактирования
- Введите новые значения
- Нажмите "Применить" для обновления модели
2. Редактирование эскиза
| Действие | Инструмент |
| Изменение размеров | Панель "Размеры" → "Изменить" |
| Коррекция геометрии | Панель "Редактирование" → "Подрезать", "Продолжить" |
| Добавление элементов | Панель "Геометрия" → соответствующий инструмент |

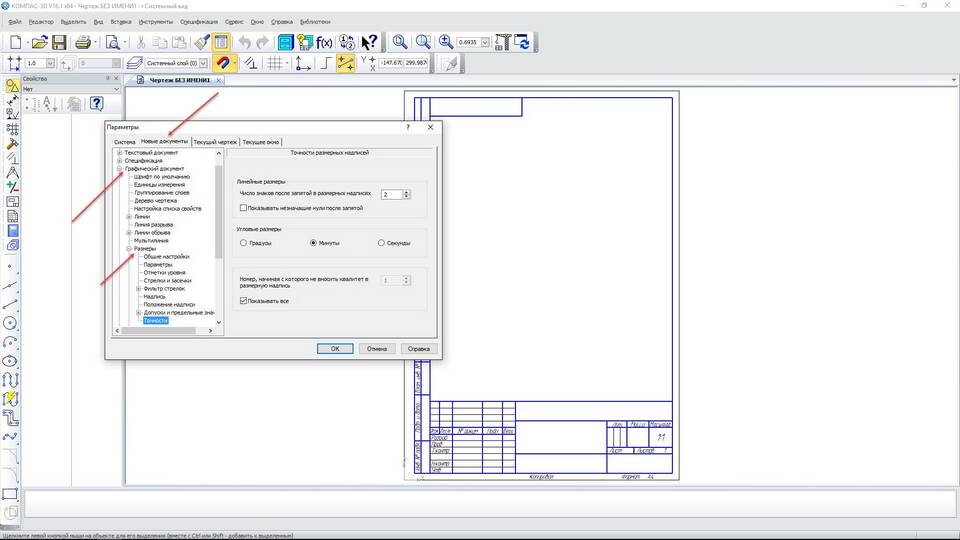

3. Модификация чертежа
- Для изменения вида: двойной щелчок по виду → "Параметры"
- Редактирование размеров: выделите размер → измените значение
- Коррекция оформления: правая кнопка → "Свойства"
- Обновление после изменений модели: "Обновить все виды"
4. Работа со сборками
4.1. Изменение компонентов
- Откройте сборку
- Выделите компонент в дереве или на модели
- Используйте "Свойства компонента" для замены или редактирования
- Примените новые сопряжения при необходимости
4.2. Обновление связей
- Правый клик на сборке → "Обновить все"
- Проверка конфликтов: "Анализ сборки"
- Редактирование сопряжений: двойной щелчок по сопряжению
5. Полезные сочетания клавиш
| Действие | Горячие клавиши |
| Редактировать элемент | Ctrl+E |
| Удалить | Del |
| Отменить действие | Ctrl+Z |
| Вернуть действие | Ctrl+Y |
Важно:
После внесения изменений в деталь или сборку обязательно обновите связанные чертежи. Для сложных модификаций рекомендуется создавать новые версии файлов для возможности отката изменений.
